Phased Array Ultrasuoni: Applicazione su tubi in fibra di carbonio

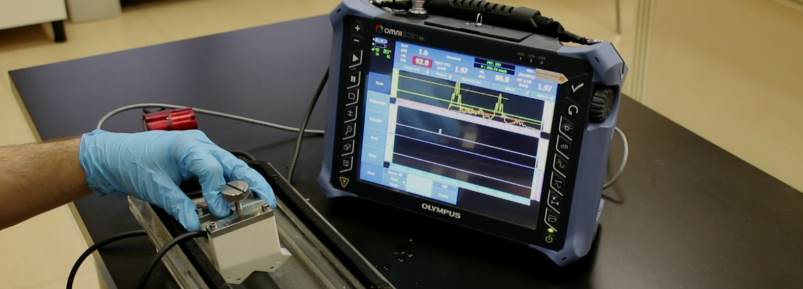

TEC Eurolab continua a implementare nuove strumentazioni che permettono applicazioni e analisi avanzate su materiali compositi. Nella fattispecie TEC Eurolab propone in ambito CND il sistema ad ultrasuoni Phased Array che, applicato su componenti di vari diametri e spessori, ha lo scopo di ricercare difettologie longitudinali e trasversali interne, poste a svariate profondità.

Tale controllo può essere utilizzato con sonde Array sagomate e fascio focalizzato oppure con sonde speciali cave e tecniche a immersione. Quest’ultima consente di mantenere un accoppiamento costante anche durante la movimentazione della scansione. Tale metodologia utilizza degli Encorder che registrano gli spostamenti della sonda e le mappe di scansione ricavate.

Come ogni tecnica ad ultrasuoni è opportuno costruire in fase di progettazione del controllo, blocchi campione di riferimento, i quali dovranno contenere difetti artificiali con dimensione ed orientamento noto, il più possibile similare alle discontinuità rilevabili sui manufatti in esame. Tra le varie applicazioni delle tecnica ad ultrasuoni Phased Array è possibile effettuare scansioni allo scopo di ricercare variazioni di spessore sulla lunghezza oppure corrosione diffusa. Le rappresentazioni di tipo C-SCAN e S-SCAN risultano molto efficaci per quantificare in modo preciso la dimensione e l’estensione di tali difettologie.

TEC Eurolab S.r.l
Tel: 059 527775
Fax:059 527773
Mail: info@tec-eurolab.com
P.iva: 02452540368
